檢驗篩

檢驗篩是科研生產、試驗室、質檢室用來確定物料篩孔（目數）的小型篩分設備，該設備廣泛用于冶金、粉粒、化工、醫藥、建材、地質、國防，也可以叫做試驗篩、實驗篩、分析篩、藥典篩。結構緊湊，工作噪音低、篩分效率高、精度高，采用優質動力發生器，產生多元高頻振動帶動篩機工作，可對多種物料進行測定、篩分，其振動體和篩框可分開報價。

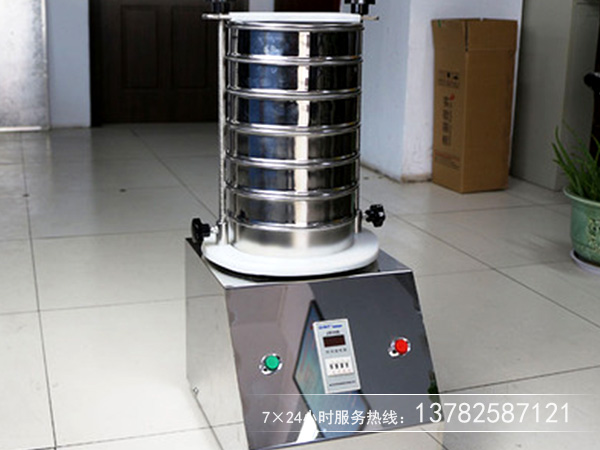

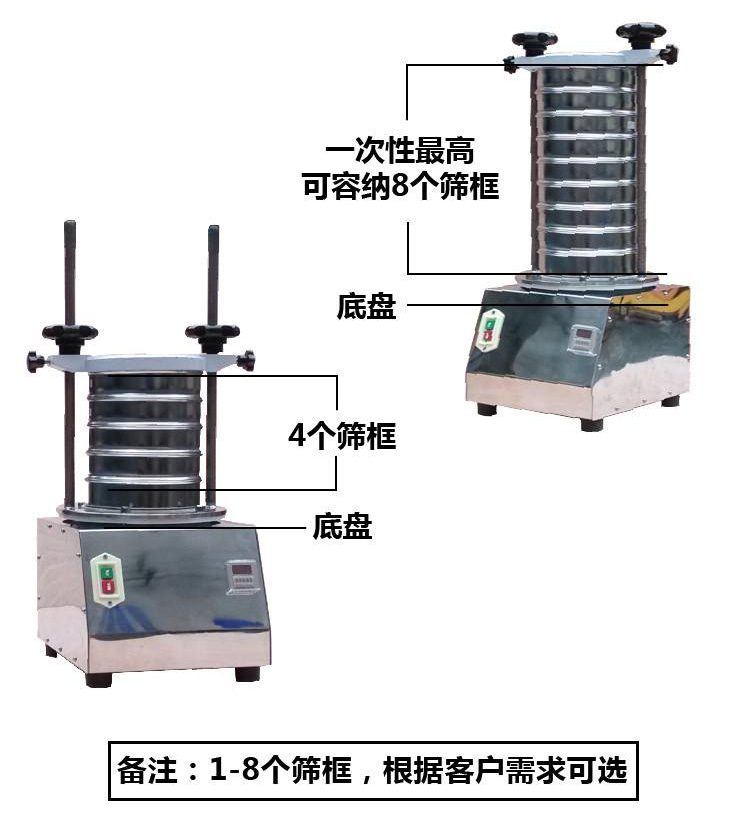

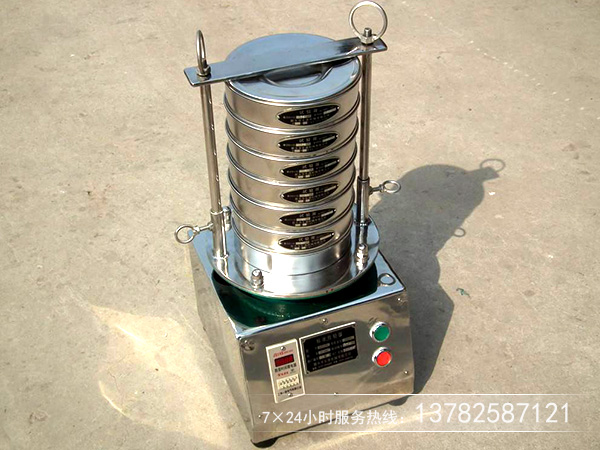

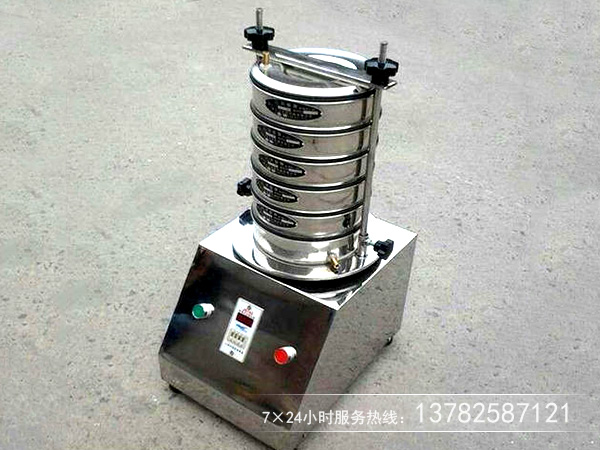

真機圖片

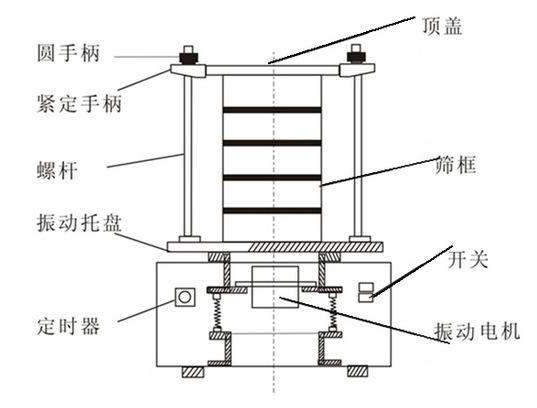

結構工作原理

國標試驗篩分為Φ200試驗篩和Φ300試驗篩，根據篩面材料分為金屬絲編織網試驗篩和金屬穿孔板試驗篩。金屬絲編織網試驗篩采用國家標準GB/T6003.1-1997生產。其網孔基本尺寸為2.36mm-0.038mm，符合國際標準ISO3310-1：1990 R20/3、R20、R40/3系列，篩網材質為黃銅、錫青銅、不銹鋼。金屬穿孔板試驗篩采用國家標準GB/T6003.2-1997，符合國際標準ISO3310-2：1990 R20/3、R20、R40/3系列，篩網材質為紫銅，并采用電化學加工而成。

參數表格

序號	名稱		單位	數值
1	篩格直徑		mm	φ200
2	篩子層數		s	5
3	振動頻率		n/min	1400
4	振動幅度		mm	1-4
5	激振力		KN	3
6	底盤水平		mm	≤0.6
7	電動機	功率	kw	0.18
		轉速	r/min	1400
8	外形尺寸		mm	長×寬×高：370×350×650
9	定時時間		min	1-15

篩網目數對照表

篩孔尺寸(mm)	4.75	標準目數(目)	4
篩孔尺寸(mm)	4.00	標準目數(目)	5
篩孔尺寸(mm)	3.35	標準目數(目)	6
篩孔尺寸(mm)	2.80	標準目數(目)	7
篩孔尺寸(mm)	2.36	標準目數(目)	8
篩孔尺寸(mm)	2.00	標準目數(目)	10
篩孔尺寸(mm)	1.70	標準目數(目)	12
篩孔尺寸(mm)	1.40	標準目數(目)	14
篩孔尺寸(mm)	1.18	標準目數(目)	16
篩孔尺寸(mm)	1.00	標準目數(目)	18
篩孔尺寸(mm)	0.850	標準目數(目)	20
篩孔尺寸(mm)	0.710	標準目數(目)	25
篩孔尺寸(mm)	0.600	標準目數(目)	30
篩孔尺寸(mm)	0.500	標準目數(目)	35
篩孔尺寸(mm)	0.425	標準目數(目)	40
篩孔尺寸(mm)	0.355	標準目數(目)	45
篩孔尺寸(mm)	0.300	標準目數(目)	50
篩孔尺寸(mm)	0.250	標準目數(目)	60
篩孔尺寸(mm)	0.212	標準目數(目)	70
篩孔尺寸(mm)	0.180	標準目數(目)	80
篩孔尺寸(mm)	0.150	標準目數(目)	100
篩孔尺寸(mm)	0.125	標準目數(目)	120
篩孔尺寸(mm)	0.106	標準目數(目)	140
篩孔尺寸(mm)	0.090	標準目數(目)	170
篩孔尺寸(mm)	0.0750	標準目數(目)	200
篩孔尺寸(mm)	0.0630	標準目數(目)	230
篩孔尺寸(mm)	0.0530	標準目數(目)	270
篩孔尺寸(mm)	0.04560	標準目數(目)	325
